创新小扳手 增效保安全

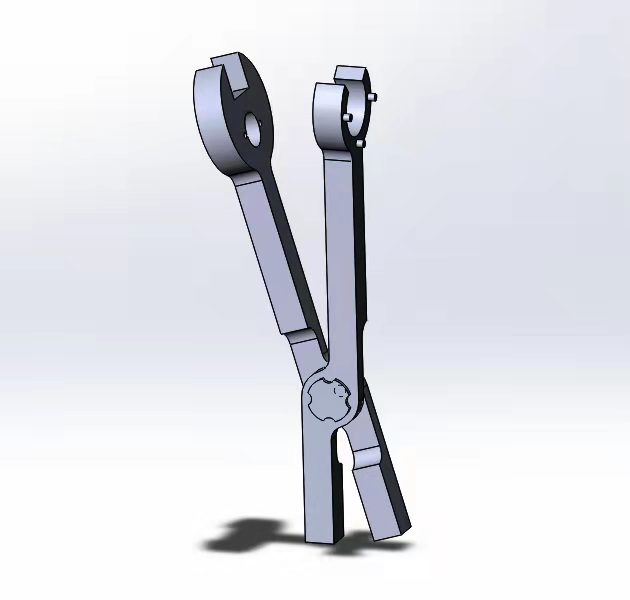

3D图

南水北调中线部分检修闸室电动葫芦采用机械式自动抓梁，电动葫芦是一种用于移动闸门的可移动设备，工作人员在孔口上方吊装闸门时，由于锁定销与护栏之间存在一定距离，导致工作人员在地面上无法将锁定销拔出。工作人员需翻越护栏、攀爬闸门，操作锁定销费时费力，且一人无法独立完成，存在安全隐患。如何实现电动葫芦在运维作业中减少作业安全隐患，提高工作效率一直是机电金结班组思考的问题。

针对问题，机电金结班组结合工作实际，融合安全知识、安全理念、规范操作于一体，最终确定采用钳形机构进行设计。设计过程中，设计的选材成为一大难题，既要确保工具的强度，又要保证操作工具时省力和工具的经济性，机电金结班组对比多种材料，最终确定支臂厚度为20毫米，材质为45#钢。

实物图

如何在工具撑开的同时，旋转锁定销手柄，使锁定键卡在基座上，达到使用要求成为设计的关键所在。机电金结班组全员集思广益，利用锁定销原有机构，使用橡胶块增大与锁定销圆形手柄摩擦力，万向轮以滚动代替滑动，减少与基座的摩擦力，避免划伤漆面，达到使用效果。工作人员可在地面上操作工具，减轻工作人员劳动强度，省时省力，同时可有效降低工作人员在吊装检修闸门及动态巡查维护中的作业风险，有效保障工作人员安全。

此次发明积极响应信息科技公司“小微创新”的号召，践行以问题为导向，用创新破难题，提高工作效率，保证人身安全。2022年，机电金结班组将继续针对作业中存在的重点、难点问题积极创新，开拓思路，为一渠清水永续北上贡献自己的力量。
